交流全桥的应用――振动测量实
发表日期:2019-5-23 19:03:39 来源:

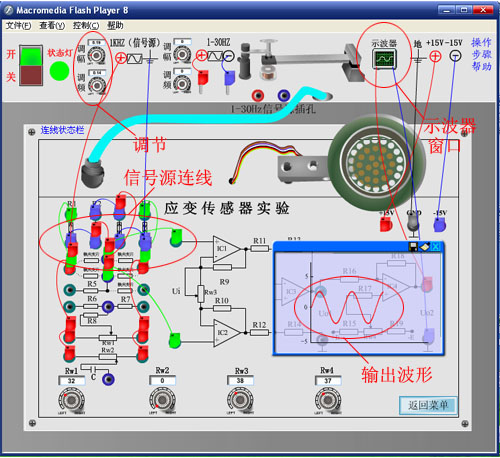

?）连接虚拟实验模板上的正?5V电源导线、/span>?）连接示波器两端到Uo2输出端口，并点击示波器图标，弹出示波器窗口、/span>?）打开图中左上角的电源开关，指示灯呈黄色、/span>?）当15V电源和示波器导线连接正确后，在示波器的纵轴上将出现一个红色基准点、/span>?）调节Rw3到某值，再调节Rw4将红色的基准点调节到坐标轴原点位置，此时部分连线将自动完成、/span>?）连接虚拟实验模板上?kHz的信号源导线，调节幅值和频率旋钮，则示波器上输出正弦波、/span>

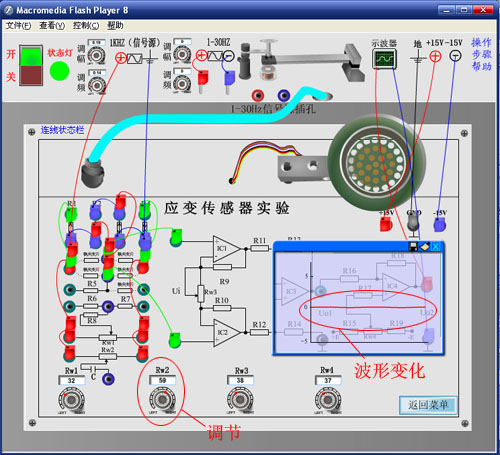

?）调节Rw1（将波形拉回原点）、Rw2（将曲线改为直线），输出如下波形９/span>

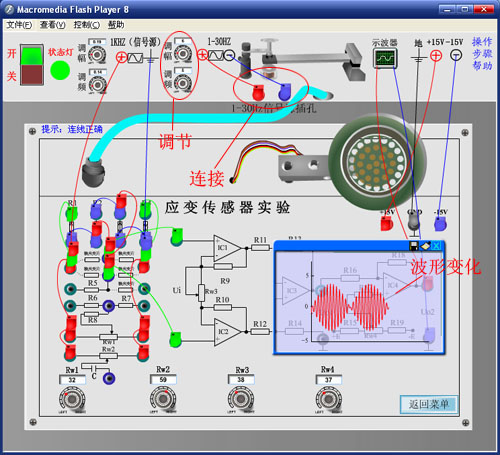

?）连接虚拟实验模板上?-30Hz信号源导线，调节幅值和频率旋钮（使其值不为零），则振动台上的振动盘开始振动，再次调节1kHz?-30Hz信号源的幅值和频率旋钮可改变输出波形、/span>
